NexCOBOT 工業電腦主機板 | NEX912P
第七/第六代 (Kaby Lake-S / Skylake-S) Intel® Core™ i7/i5/i3、Pentium®、Celeron® LGA1151 插槽處理器
商品編號：P000003189X00
商品簡述：
- 搭載 Intel® 第七/第六代 Core™ LGA1151 插槽處理器，整合 Q170 晶片組
- 4 x U-DIMM DDR4，支援 ECC / Non-ECC 記憶體，2133/1867 MHz，容量最高可達 64GB
- 支援三獨立顯示輸出：2 x HDMI、1 x VGA
- 網路與 I/O：2 x Intel® GbE LAN、10 x USB 3.2 (Gen1)、4 x USB 2.0、5 x RS232、1 x RS232/422/485、4 x SATA 3.0、1 x PS/2 Combo Port、8-bit GPIO、HD Audio
- 擴充插槽：1 x PCIe x16、2 x PCIe x4、4 x PCI
檔案下載
-
處理器
- 7th/6th Generation (Kaby Lake S/Skylake S) Intel® Core™ i7/i5/i3/Pentium®/Celeron® 14nm LGA1151 socket processor
記憶體- 4 x DDR4 U DIMM memory socket with non-ECC support, up to 64 GB 2133/1867 MHz
BIOS- AMI (UEFI)
顯示設定- 1 x VGA connector (resolution up to 1920 x 1080@60Hz)
- 2 x HDMI 1.4 connector (resolution Up to 4096 x 2160@24 Hz)
系統- 10 x USB 3.2 (Gen1), 4 x USB 2.0
- 5 x RS232, 1 x RS232/485/422
- Realtek HDA codec
- 1 x Front panel header, 8-bit digital I/O (in/out programmable), WDT, chassis intrusion
- 2 x Fan connector
儲存裝置- 4 x SATA 3.0 (6.0Gb/s) ports
擴充槽- 1 x PCIe x16, 2 x PCIe x4, 4 x PCI slots

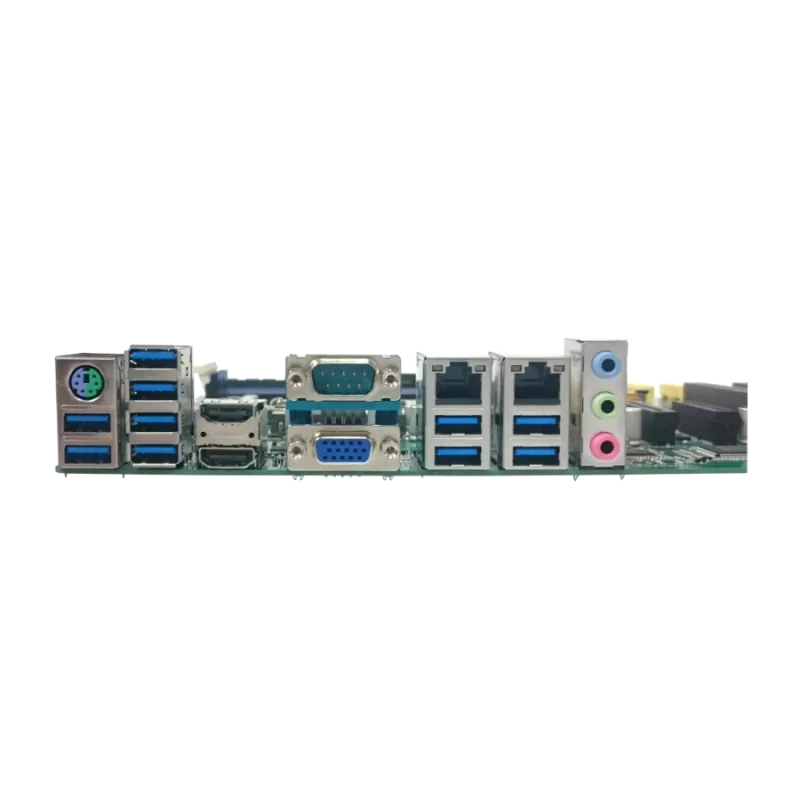

後置 I/O 介面- 1 x 4 deck USB 3.2 (Gen1)
- 1 x VGA, 2 x HDMI
- 1 x RS232/455/422
- 2 x RJ45
- Intel® PHY I219-LM Giga LAN x 1 (supports Intel® AMT 12.0)
- Intel® I210AT (Giga LAN ) - 4 x USB 3.2 (Gen1)
- 1 x HD audio connector (1 x Line-out + Mic-in + Line-in 3.5mm Jack)
前置 I/O 介面- USB 2.0: 4 ports by internal pin-header
- Serial: 5 ports RS232 by internal pin-header
- SATA HDD: 4 ports SATA6.0Gb/s, supports RAID 0/1/5/10
- GPIO: supports 4 x GPI and 4 x GPO
內部 I/O- 4 x USB 2.0 (pin header)
- 5 x serial ports
- 5 x RS232 - 1 x 8-bit digital I/O interface (in/out programmable)
- HA audio jack
電源需求- 1 x 24-pin ATX connect/1 x 8-pin (2 x 4) ATX 12V power connector
- Support both AT and ATX power supply mode
產品尺寸- ATX form factor, 12”x9.6” (305mm x 244mm)
- ATX Dimension: 305mm (L) x 244mm (W) (12” x 9.6”)
溫度環境- Board level operation temperature: 0˚C to 60˚C
- Storage temperature: -40°C ~85°C
- Relative humidity:
- 10% to 95% (operating, non-condensing)
- 5% to 95% (non-operating, non-condensing)
溫度環境- Meet CE/FCC Class A
產品保固- 2 year global warranty
-
- 自有品牌．自有工廠生產．全球快速配送
- 訂購後將於2個工作日內出貨。
- 產品全球2年無條件保固。
- 30天無條件退貨。
- 免運費。
- 購買後有任何使用問題皆可隨時聯絡。
- Nexcom NEX912P Datasheet
- NEXCOM AIoT Mart 客服信箱：ecommerce@nexcom.com.tw
-
更多 NEXCOM 官方經營線上通路：
-
產品規格處理器
- 7th/6th Generation (Kaby Lake S/Skylake S) Intel® Core™ i7/i5/i3/Pentium®/Celeron® 14nm LGA1151 socket processor
記憶體- 4 x DDR4 U DIMM memory socket with non-ECC support, up to 64 GB 2133/1867 MHz
BIOS- AMI (UEFI)
顯示設定- 1 x VGA connector (resolution up to 1920 x 1080@60Hz)
- 2 x HDMI 1.4 connector (resolution Up to 4096 x 2160@24 Hz)
系統- 10 x USB 3.2 (Gen1), 4 x USB 2.0
- 5 x RS232, 1 x RS232/485/422
- Realtek HDA codec
- 1 x Front panel header, 8-bit digital I/O (in/out programmable), WDT, chassis intrusion
- 2 x Fan connector
儲存裝置- 4 x SATA 3.0 (6.0Gb/s) ports
擴充槽- 1 x PCIe x16, 2 x PCIe x4, 4 x PCI slots
後置 I/O 介面- 1 x 4 deck USB 3.2 (Gen1)
- 1 x VGA, 2 x HDMI
- 1 x RS232/455/422
- 2 x RJ45
- Intel® PHY I219-LM Giga LAN x 1 (supports Intel® AMT 12.0)
- Intel® I210AT (Giga LAN ) - 4 x USB 3.2 (Gen1)
- 1 x HD audio connector (1 x Line-out + Mic-in + Line-in 3.5mm Jack)
前置 I/O 介面- USB 2.0: 4 ports by internal pin-header
- Serial: 5 ports RS232 by internal pin-header
- SATA HDD: 4 ports SATA6.0Gb/s, supports RAID 0/1/5/10
- GPIO: supports 4 x GPI and 4 x GPO
內部 I/O- 4 x USB 2.0 (pin header)
- 5 x serial ports
- 5 x RS232 - 1 x 8-bit digital I/O interface (in/out programmable)
- HA audio jack
電源需求- 1 x 24-pin ATX connect/1 x 8-pin (2 x 4) ATX 12V power connector
- Support both AT and ATX power supply mode
產品尺寸- ATX form factor, 12”x9.6” (305mm x 244mm)
- ATX Dimension: 305mm (L) x 244mm (W) (12” x 9.6”)
溫度環境- Board level operation temperature: 0˚C to 60˚C
- Storage temperature: -40°C ~85°C
- Relative humidity:
- 10% to 95% (operating, non-condensing)
- 5% to 95% (non-operating, non-condensing)
溫度環境- Meet CE/FCC Class A
產品保固- 2 year global warranty
-
售後服務
- 自有品牌．自有工廠生產．全球快速配送
- 訂購後將於2個工作日內出貨。
- 產品全球2年無條件保固。
- 30天無條件退貨。
- 免運費。
- 購買後有任何使用問題皆可隨時聯絡。
-
資料下載
-
聯絡客服NEXCOM AIoT Mart 客服信箱：ecommerce@nexcom.com.tw
-
線上購買更多 NEXCOM 官方經營線上通路：
NEXCOM NEX 912P 工業電腦主機板
具備工業等級效能與彈性
NEX 912P 是一款 ATX 主機板，搭載第6/7代 Intel® Core™ i7/i5/i3/ Pentium® /Celeron® 處理器，採用 14 奈米 LGA 1151 腳位，支援最高 65W TDP，並配備 Intel® Q170 晶片組。主機板提供四組 DDR4 DIMM 記憶體插槽，最高可擴充至 64GB DDR4 2133/1867MHz，並支援非 ECC 功能及內建高畫質顯示晶片。NEX 912P 透過 Intel® Q170 平台控制中樞 (PCH)，提供高效能與豐富的擴充能力，此外，亦整合了 Intel® AMT 11 技術，讓維護管理更為便利。
NEX 912P 支援攝氏 0 度至 60 度的寬溫運作範圍，此設計特別適合部署於戶外或半戶外等嵌入式應用環境，例如：KIOSK、惡劣環境下的戶外系統、家庭自動化及精簡型電腦等。
01
高效能運算平台，滿足嚴苛應用
NEX 912P 採用第 7/6 代 Intel® Core™ i7/i5/i3/Pentium®/Celeron® LGA1151 Socket 處理器，搭配 Intel® Q170 晶片組，最高支援 65W TDP，提供卓越的運算效能與穩定性。內建四組 DDR4 DIMM 插槽，最高可達 64GB 記憶體容量，能輕鬆應對多工運算與工控環境下的大數據處理需求。結合 Intel® AMT 11 遠端管理功能，讓系統維運更加即時便利。02
豐富 I/O 擴充，打造多元連結
NEX 912P 支援三重顯示輸出 (2 x HDMI + VGA)，最高可輸出 4K 解析度，提供清晰的視覺呈現。其豐富的 I/O 介面包含 10 x USB 3.2、4 x USB 2.0、5 x RS232、1 x RS232/422/485，以及 4 x SATA 3.0，並內建雙 Intel® GbE LAN，滿足工業自動化、監控系統、通訊網路等多樣應用需求。額外提供 1 x PCIe x16、2 x PCIe x4 與 4 x PCI 擴充槽，為使用者打造彈性的擴展能力。03
嚴苛環境適用，工業級可靠設計
NEX 912P 採用標準 ATX 規格 (305mm x 244mm)，支援 AT 與 ATX 電源模式，並能於 0˚C 至 60˚C 的操作溫度下穩定運行。通過 CE/FCC Class A 認證，確保系統在長時間運作與惡劣環境下的可靠性。無論是應用於戶外與半戶外的資訊站 (kiosk)、智慧自動化、安防監控或輕量型伺服器，NEX 912P 都能提供穩定且高效的解決方案。04
